Gerätefarbkalibrierung und -genauigkeit
Kalibrierungsziele
 |
Für jeden gegebenen Eingabe-CCT emuliert die RGBX Spectral Science White Point Engine die folgende TM-30-18-Referenzlichtart-Spezifikation für Spektral- und Chromatizitätsstandards:
1750K bis 4000K: spektrale Leistungsverteilung des Planckschen Schwarzkörpers (SPD)
4000K bis 5000K: TM-30-18 Referenzlichtstandard – eine proportional gewandelte, lineare Kombination von SPD zwischen reinem Planckschen Schwarzkörper bei 4000K und reinem CIE D50-Tageslichtlicht bei 5000K. Bei 4500 K mischen die SPDs 50 % Planckian Blackbody SPD + 50 % CIE D50 SPD.
5000K bis 10.000K*: CIE Daylight Illuminant Serie
*Über 10.000 K sinkt der CIE Daylight SSI-Wert unter 60, daher haben wir CCT über 10.000 K nicht berücksichtigt. Erst bei zukünftiger Nachfrage wird dieses erweiterte Sortiment ergänzt.
Für +/- Grün-Anpassungen emuliert die RGBX Spectral Science White Point Engine die Kombination aus einem bestimmten TM-30-18-Referenzlicht + einem idealisierten Kodak Wratten CC36G-Filter als „Full Plus Green“-Standard und einem Kodak Wratten CC30M-Filter als dessen „Full Minus Green“-Standard. Legacy-Gele von Lee, Rosco usw. verwendeten diese beiden Filter als ihre Ziele.
Bei jeder +/- Grün-Anpassung behält die RGBX Spectral Science White Point Engine die CCT des Geräts bei. In dieser Hinsicht unterscheiden sich R2- und RR-Einheiten geringfügig vom Verhalten der „realen Welt“ der +/- Green-Filterung, die die CCT in Verbindung mit der beabsichtigten duv-Änderung verändert.

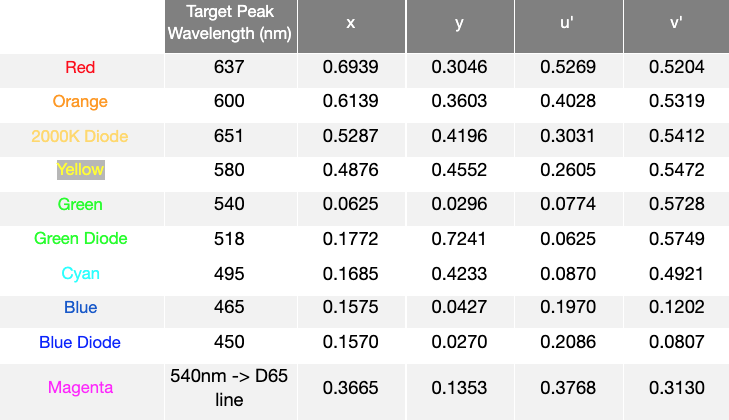

Die zu 100 % gesättigten Farbtonziele werden so nah wie möglich am Spektralort verschiedener etablierter Wellenlängen für die jeweiligen Farben kalibriert:
 |

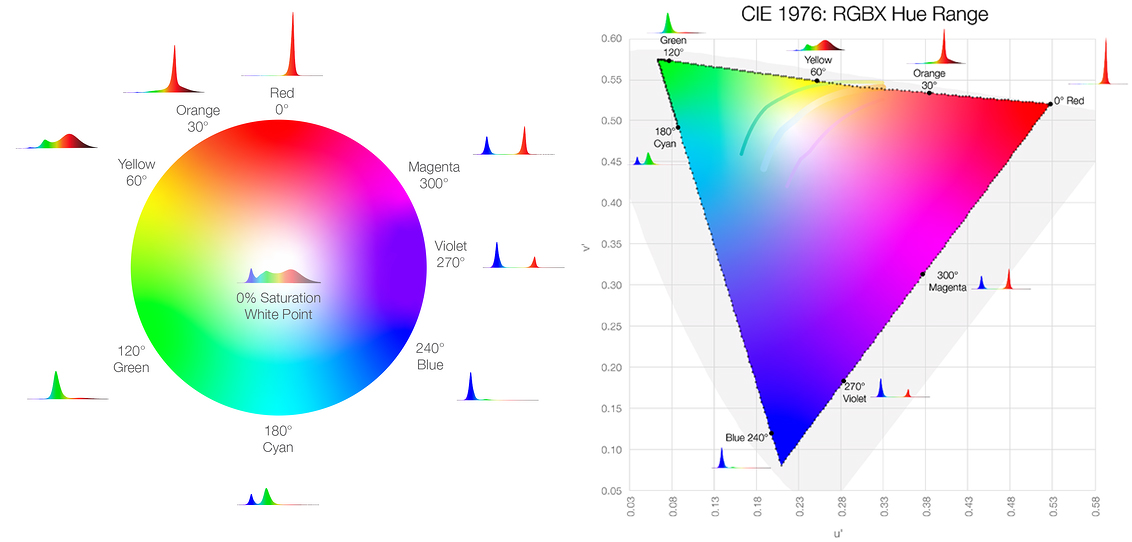

Alle Zwischenfarbtöne sind gleichmäßig zwischen den oben genannten Zielfarben innerhalb des einheitlichen Farbraums CIE1976 u'v' verteilt:
 |
CCT SSI-Werte
Die RGBX Spectral Science White Point Engine versucht, TM-30-18-Referenzlichtarten und +/- Grünfilterung für jeden Weißpunktwert (CCT und +/- Grün) abzugleichen, indem ideale RGBX-Diodenkombinationen ausgewählt werden, die den entsprechenden AMPAS Spectral Similarity Index maximieren (SSI)-Score:
1750K SSI[P1750]82
2000K SSI[P2000]90
2250K SSI[P2250]91
2500K SSI[P2500]89
2856K SSI[CIE-A]85
3000K SSI[P3000]84
3200K SSI[P3200]83
3450K SSI[P3450]81
3700K SSI[P3700]79
4000K SSI[P4000]77
4300K SSI[TM30 4300]77
4500K SSI[TM30 4500]76
4750K SSI[TM30 4750]76
5000K SSI[CIE D50]76
5500K SSI[CIE D55]74
5600K SSI[CIE D5600]74
6000K SSI[CIE D6000]73
6500K SSI[CIE D65]71
7500K SSI[CIE D7500]67
10000K SSI[CIE D10000]61
Genauigkeit/Toleranz der Ausgabefarbe
Alle Farbeinstellungen haben eine chromatische Toleranz, um innerhalb von drei JND-Einheiten (Just Noticeable Difference) von der beabsichtigten Spezifikation abzuweichen. Dieser Betrag ergibt einen Kreis innerhalb des CIE 1976 u' v' Farbartraums mit einem Radius von ∆u'v' = 0,0033.
Für weißes Licht entspricht dieser Toleranzbereich einer ~2,5-stufigen SDCM/MacAdams-Ellipse. Bei CCT & duv bedingt ergibt sich dies mit folgenden Toleranzen:
1750 K ±27 K, ± 0,0022 duv
2000 K ±41 K, ± 0,0022 duv
2250 K ±50 K, ± 0,0022 duv
2500 K ±60 K, ± 0,0022 duv
2856 K ±75 K, ± 0,0023 duv
3000 K ±82 K, ± 0,0023 duv
3200 K ±91 K, ± 0,0023 duv
3450 K ±102 K, ± 0,0023 duv
3700 K ±114 K, ± 0,0024 duv
4000 K ±128 K, ± 0,0024 duv
4300 K ±143 K, ± 0,0025 duv
4500 K ±154 K, ± 0,0025 duv
4750 K ±167 K, ± 0,0025 duv
5000 K ±181 K, ± 0,0026 duv
5500 K ±212 K, ± 0,0026 duv
5600 K ±218 K, ± 0,0027 duv
6000 K ±245 K, ± 0,0027 duv
6500 K ±281 K, ± 0,0028 duv
7500 K ± 365 K, ± 0,0028 duv
10000 K ±639 K, ± 0,003 duv

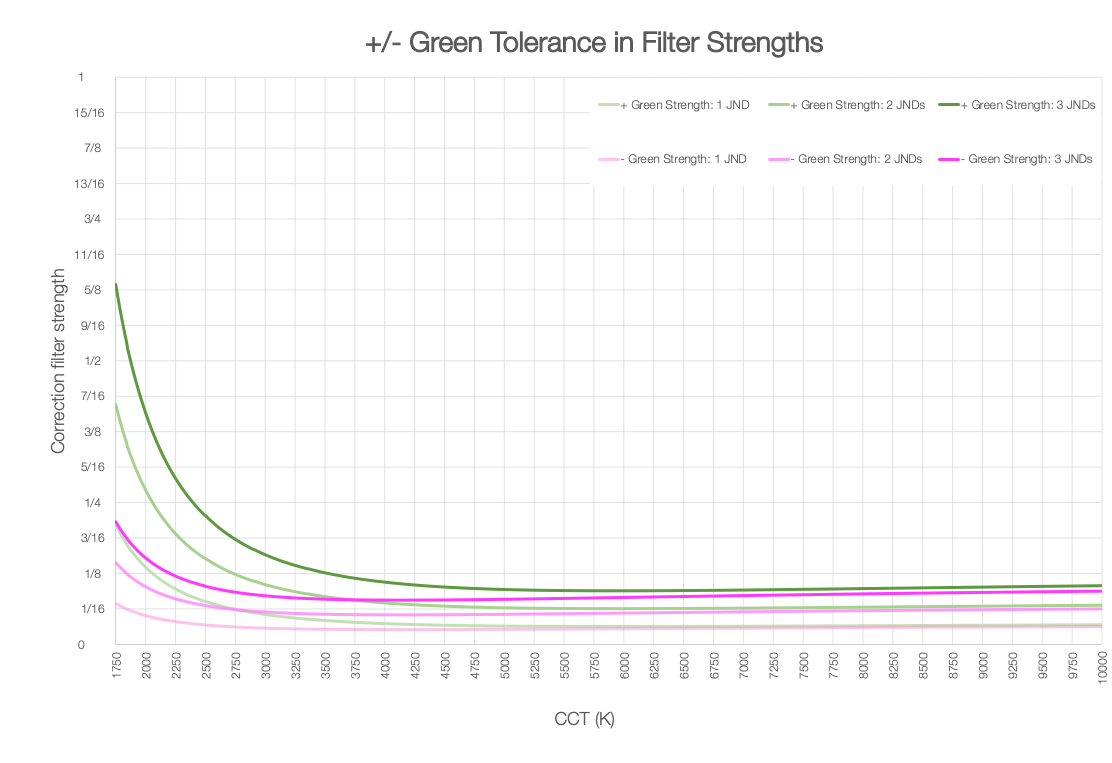

Um die duv-Toleranz zu entschlüsseln, zeigt die folgende Tabelle die 3 JND-Toleranzstufe in +/- Grünfilterstärken:
 |
Die oberen, fetten Linien für beide Farben zeigen für jede gegebene Farbtemperatur die aktuelle Farbverschiebungstoleranz als Äquivalent zur Farbverschiebung in Plus- oder Minus-Grün-Korrekturfiltern. Zum Beispiel entspricht eine +duv-Verschiebung bei 3500 K, was 3 JNDs entspricht, ungefähr dem Hinzufügen von 1/8 Plus Green Gel.
