RGBX Spectral Science Color Engine
 |
Die R2- und RR-Lampen verfügen über ein einzigartiges Farbsteuerungssystem namens Quasar Science RGBX Spectral Science Color Engine (RGBX SSCE). Es setzt Zielspektralleistungsverteilungen (SPD) zusammen, die aus den Komponenten-RGBX-LEDs von 630 nm, 520 nm, 450 nm, 2000 K und 6000 K SPDs bestehen. Quasar Alchemy, die interne Farbwissenschafts-Denkfabrik von Quasar Science, hat eine hochmoderne Reihe von Algorithmen entwickelt, die eine bahnbrechende & neuartige Reihe farbwissenschaftsbasierter Konzepte, die erstmals in den Produktlinien R2 und RR zu sehen waren.
RGBX-SSCE verfügt über eine bahnbrechende Reihe von Beleuchtungssteuerungskonzepten, die auf dem Diodensatz und dem Basissteuerungsschema der 1. Generation von Rainbow aufbauen, wie im CIE 1976 u' v' Chromatizitätsdiagramm unten abgebildet:
 |
RGBX SSCE erzeugt Licht auf ähnliche Weise wie digitale Farbsteuerungssysteme für Computerbilder, indem es die chromatische Eingabe als Vektor in der Farbskala visualisiert, die vom Quasar Science RGBX-Diodensatz erstellt wird. Benutzer definieren zunächst einen „Weißpunkt“, die Grundfarbe dieses Vektors. Der Richtungswinkel des Vektors entspricht einem gewählten Endpunkt, dh. der Farbton, definiert durch die Farbraumkanten des RGBX-Diodensatzes. Die Vektorlänge zwischen Basis- und Endpunkt entspricht der Sättigung. 0 % Sättigung bedeutet die Basis, dh den Weißpunkt, 50 % Sättigung bedeutet eine halbe Mischung zwischen dem Weißpunktspektrum und dem Farbtonspektrum, und 100 % Sättigung entspricht dem Ende, dh dem reinen Farbton.
Weiße Lichtmaschine
CCT
Das RGBX-Diodenset bietet 1750 K bis 10.000 K kalibrierte SPDs mit SSI-Werten (Spectral Similarity Index) von 61 bis 91* im Vergleich zu den TM-30-18-Referenzleuchtmittel-SPDs. Quasar Alchemy berechnete Diodenkombinationen aus RGBX für die höchstmögliche SSI-Punktzahl aus seinem Diodensatz für eine bestimmte CCT
Hinweis
*Ausführliche Informationen zu diesen Themen finden Sie imAbschnitt „Technische Daten“.
+/- Green
Quasar Alchemy hat auch intern ein neues Set von +/- Green-Targets entwickelt, die auf theoretischen CC36G- und CC30M-Wratten-Filtern in Kombination mit den TM-30-18-Referenzleuchtmittel-SPDs basieren. Da echte Filter & Gele unerwünschte CCT-Verschiebungen beim Anpassen des Grün-/Magenta-Farbtons (duv) erzeugen, geht das RGBX SSCE dieses Problem an, indem es die CCT für +/- Grün-Anpassungen beibehält.
Da sich ein Teil des Full Plus Green-Chromatizitätsbereichs über den RGBX-LED-Farbraum hinaus erstreckt, berechnete Quasar Alchemy auch den nicht reproduzierbaren Full Plus Green-Chromatizitätsbereich: 2470 K bis 1750 K. Darüber hinaus existiert von 1850 K bis 1750 K keine erreichbare Menge an + grüner Anpassung (+ duv-Werte) in RGBX, sodass die Engine CCT-Lichtwerte für + G-Anpassungen in diesem CCT-Bereich ausgibt.
Wahrnehmungsschwelle Manuelle Steuerung
Die meisten digitalen Steuerungen für Beleuchtungskörper bieten keine gleichmäßigen Farbänderungsinkremente der CCT-Steuerung über den gesamten Kelvin-Bereich. Beispielsweise erzeugt eine Erhöhung um 50 K bei 2500 K eine stärker wahrnehmbare Farbänderung als eine Erhöhung um 50 K bei 5600 K.
Anstatt zu viele CCT-Inkremente oder zu wenige CCT-Inkremente zuzuweisen, indem feste Kelvin-Anpassungsinkremente verwendet werden, bietet Quasar Alchemyzugeteiltden gesamten CCT-Steuerbereich von 1750 K bis 10.000 K1 Nur wahrnehmbarer Unterschied (JND) Inkremente, dh ein Abstand von 0,0011 im CIE 1976 u'v'-Chromatizitätsdiagramm. Jede CCT-Kontrollteilung führt daher zu einer konsistenten chromatischen Änderung bei der minimalen menschlichen Wahrnehmungsschwelle. Diese Funktion bietet das intuitivste CCT-Steuerungsgefühl im Vergleich zu allen anderen Beleuchtungsprodukten auf dem Markt.
Gesättigte Farbsteuerung
Farbton
Das RGBX SSCE hat seine absoluten Farbtonwinkel definiert, indem Schlüsselpunkte im RGBX-LED-Farbraum auf etablierte monochromatische Wellenlängen für verschiedene Farben abgebildet wurden.
Es hat auch die spektral genaueste Mischung ermittelt, die für das RGBX-LED-Diodenset zwischen Farbtonwinkeln von 0° bis 120° möglich ist.
Anschließend wird jeder Farbton gleichmäßig zwischen diesen acht Primär- und Sekundärfarben aufgeteilt, um eine möglichst gleichmäßige Steuerung der gesättigten Farbtöne zu erreichen.
 |
Hinweis
*Ausführliche Informationen zu diesen Themen finden Sie imAbschnitt „Technische Daten“.
Farbton-Intensitätsausgleich

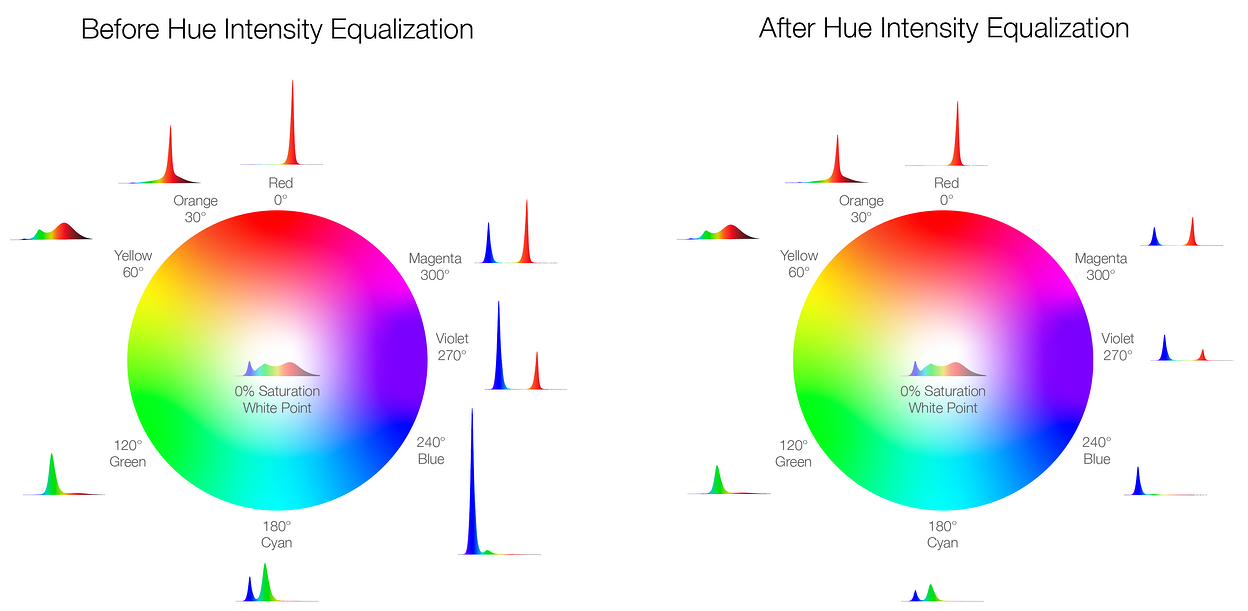

Quasar Alchemy hat Hue Intensity Equalization (HIE) entwickelt, eine fortschrittliche Kalibrierungsfunktion unter der Haube, um die gleichmäßigste Belichtung gesättigter Farben in Bezug auf den Weißpunkt des Lichts zu ermöglichen.
 |

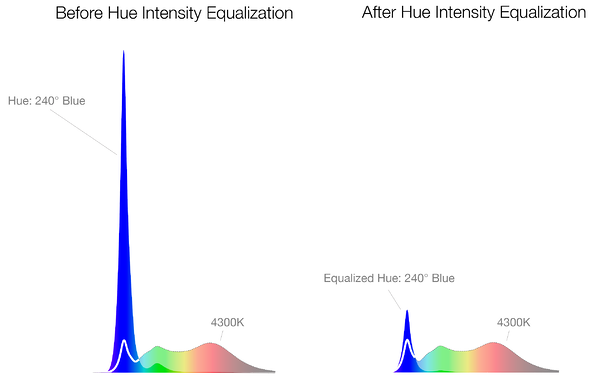

Wie in der oberen Abbildung zu sehen ist, gibt die blaue Diode nativ etwa das 4- bis 5-fache der Menge an spektraler Energie im blauen Bereich des weißen RGBX SSCE 4300K-Lichts aus.
Dieser Intensitätsunterschied kann nicht mit herkömmlichen Auflicht- oder Punktlichtmessern gemessen werden. Blau beleuchtete Objekte werden in fotografischen Bildern oft überbelichtet oder abgeschnitten, insbesondere wenn Lichteffekte zwischen diesem gesättigten Farbton und anderen wechseln. Diese Überbelichtung ist der Kern dessen, was oft fälschlicherweise für ein „Farbraum“-Problem gehalten wird.
Quasar Alchemy hat jede RGBX-Diode hinsichtlich ihrer Energie in Bezug auf ihr relevantes Gegenstück in TM-30-18, Referenz 4300K SPD, profiliert und einen Softwarealgorithmus in die R2- und RR-Firmware geschrieben, um automatisch jede gesättigte Lichtintensität an ihre relevante Region in 4300K-Licht anzupassen. Zukünftige Entwicklungen und Updates werden dynamisch an den aktuell eingestellten Weißpunkt angepasst
 |
Sättigung
RGBX SSCE definiert die Sättigung als die prozentuale Mischung zwischen einem SPD aus seiner Weißpunkt-Engine und dem absoluten Farbtonwinkel am Rand des RGBX-LED-Farbraums. 50 % Sättigung beschreibt die Mitte des u'v'-Diagramms von CIE 1976 zwischen dem Weißpunkt und dem Farbton.
 |
CIE 1931 xy-Chromatizitätskontrolle
RGBX SSCE kann jetzt die direkte CIE 1931 xy-Chromatizitätswerteingabe entgegennehmen und ermöglicht die Steuerung des gesamten Bereichs der spektralen Variationen für jede dieser Chromatizitätseingaben.
 |
Diese Eingabe erfolgt derzeit in Form von DMX-Steuerprofilen und wird bald durch manuelle Eingabe erfolgen. Die CIE 1931 xy DMX-Steuerprofile erwarten: Kanal 1 – Intensitätswert in %; Kanäle 2 & 3 – x- und y-Werte im Bereich von 0 bis 0,8, skaliert auf 0 % bis 100 % des Kanalwerts; und Kanal 4 – Spektrumsteuerwert.
Die Umrechnungsformel für Kanäle 2 & 3 ist (Eingang x- oder y-Wert)/0,8 = DMX %. Beispielsweise muss eine gewünschte Koordinate von x = 0,31 und y = 0,31 als 0,31/0,8 = 0,3875 oder 38,75 % für jeden Kanal übertragen werden.
Für Kanal 4 wurde RGBX SSCE kalibriert, um die gesamte Bandbreite an Spektrumsmöglichkeiten des RGBX-Diodensatzes für jeden Punkt in der gesamten Farbskala des Geräts bereitzustellen. Weitere Erläuterungen zu dieser neuartigen Funktion finden Sie im folgenden Abschnitt.
Spektrumsteuerung
RGBX SSCE bietet jetzt Spectrum Control, eine neuartige Farbsteuerungsfunktion, die die gesamte Bandbreite an spektralen Möglichkeiten für jeden gegebenen Farbwert bietet. Da eine unendliche Reihe spektraler Fingerabdrücke (technisch Leuchtmittelmetamere genannt) jeden gewünschten xy- oder u'v'-Chromatizitätswert erzeugen können, verfügen R2- und RR-Geräte jetzt über eine vollständige Kalibrierung, um jede mögliche Spektralkombination bereitzustellen, wie in der folgenden Abbildung für 3200 K Weiß zu sehen ist hell:
 |
Diese Funktion dient sowohl technischen als auch kreativen Zwecken. Es kann entweder verwendet werden, um ein beliebiges Maß an spektraler Qualität bereitzustellen, um andere Geräte in einem Beleuchtungssetup anzupassen oder zu ergänzen, oder es kann verwendet werden, um einen dynamischen kreativen Lichteffekt in Echtzeit bereitzustellen.
Derzeit kann auf diese Funktion nur über das DMX-Profil CIE 1931 xy Chromatizität zugegriffen werden. Wenn die Chromatizitätssteuerung vollständig in die manuelle Steuerung integriert ist, ist die Spektrumsteuerung auch ein manueller Steuerungsparameter.
Parametrisierte Kalibrierung
Unter der Haube verwendet das RGBX SSCE dynamische Gleichungen, um Gerätefarbkalibrierungen zu implementieren. Diese Softwaredesign-Philosophie schafft:
Schnellere Updates
Schnellere und genauere Kalibrierzyklen
Schnellere Chargenkalibrierung ab Werk
Beschleunigt die Verfeinerung der Farbkalibrierung für die gesamte CIE1931 xy- oder CIE 1976 u'v'-Map
Erleichtert die Integration von Bluetooth-Apps von Drittanbietern
Benutzer werden in Kürze in der Lage sein, verschiedene Leuchten individuell zu „trimmen“ und schließlich ihre Leuchten zur Neukalibrierung im Werk einzusenden.
