Manueller Modus

Einstieg

Drücken Sie im Hauptstatusbildschirm die Taste Rainbow-Buttons__Plus.svg um zu den Parametern zu gelangen

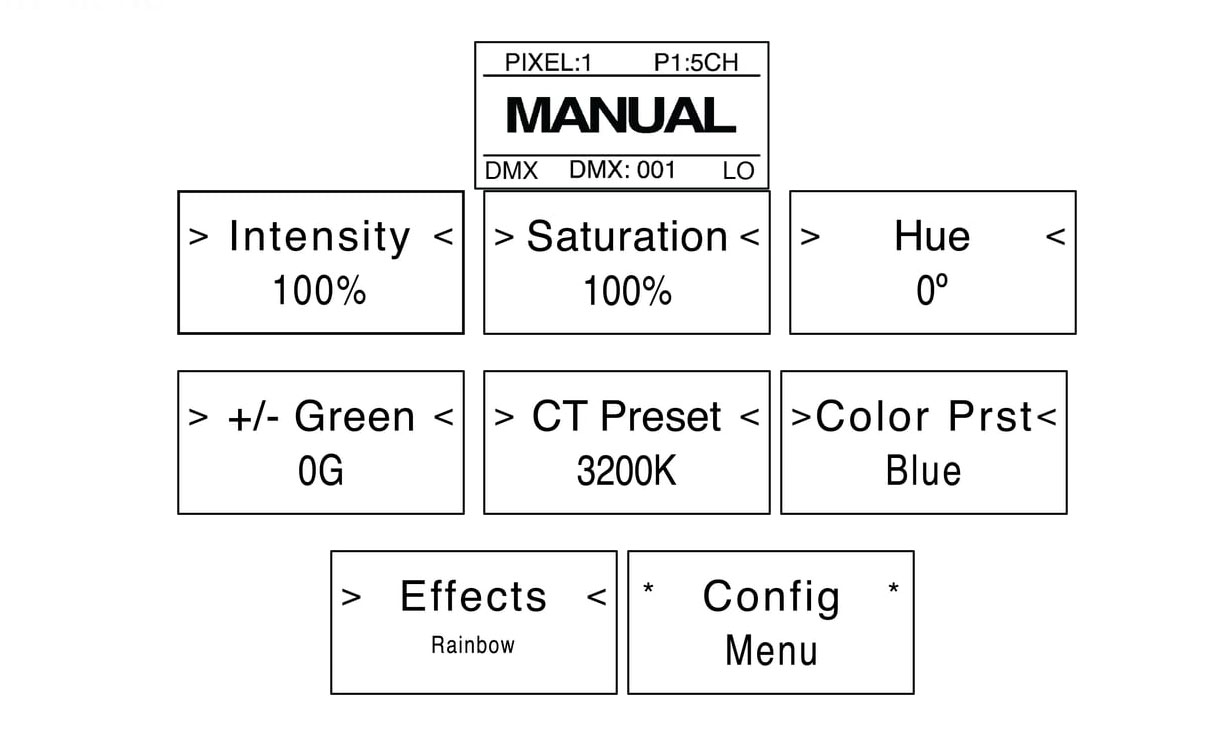

RR-R2 Manual Display

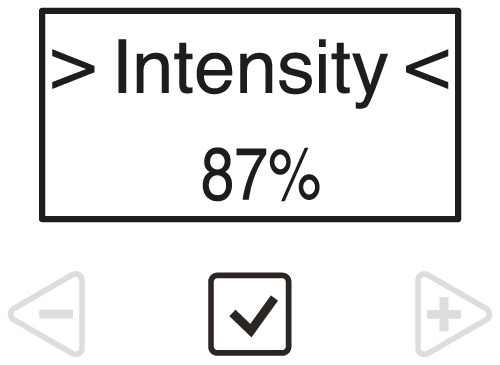

So stellen Sie Intensität, Farbtemperatur, +/- Grün, Sättigung und Farbton ein:

  1. Drücken Sie Rainbow-Buttons__Minus.svg oder Rainbow-Buttons__Plus.svg bis die gewünschte Funktion auf dem Bildschirm angezeigt wird, und drücken Sie Rainbow-Buttons__Check.svg zur Auswahl.


  2. Die Auswahl-Carets „> <“ bewegt sich von der „> Function <" zum „> Value <“.


  3. Drücken Sie Rainbow-Buttons__Minus.svg oder Rainbow-Buttons__Plus.svg um den Wert einzustellen. Drücken Sie Rainbow-Buttons__Check.svg speichern.


  4. Die Auswahl-Carets „> <“ bewegt sich von der „> Value <" zurück zum "> Function <“.


  5. Für Funktionselemente mit Untermenü(s) Auswahl Sternchen „* *“ wird anstelle von Carets angezeigt. Drücken Sie diese Taste, um Funktionen im Untermenü aufzurufen und darin zu navigieren.

Hauptmenü

  • > Intensity < - Passen Sie die ähnlichste Farbtemperatur (CCT) des Weißpunkts in Schritten von 1750 Kelvin bis 10000 Kelvin an.

  • > Color Temperature < - Passen Sie die ähnlichste Farbtemperatur (CCT) des Weißpunkts in Schritten von 1750 Kelvin bis 10000 Kelvin an. *Farbkalibrierungsdaten

    CIE 1976: RGBX CCT range

  • > +/- Green < - Passen Sie den Farbton des Weißpunkts (duv) in 1-%-Schritten von Full Minus Green (-100 G) bis Full Plus Green (100 G) an. Der Standardwert ist 0 Farbton.

  • > Saturation < - 0 bis 100 % des Übergangs zwischen dem vom Benutzer eingegebenen Weißpunkt und dem vom Benutzer eingegebenen Farbtonwinkel – in Schritten von 1 %

  • > Hue < - 0° bis 360° in 1°-Schritten

  • > CT-Preset < - Farbtemperaturvoreinstellungen – Ändert die Farbtemperatur automatisch auf die gewünschte Einstellung und stellt die Sättigung auf 0 % ein

    • 2000.000

    • 2500K

    • 3000.000

    • 3200K (Menü lädt hier)

    • 4300K

    • 5000 K (CIE-D50)

    • 5600 K (CIE-D5600)

    • 6500 K (CIE-D65)

    • 10000K

  • > Color Preset < - Farbton-Voreinstellungen – Ändert den Farbton automatisch auf die gewünschte Farbe und stellt die Sättigung auf 100 % ein

    0°

    Rot

    30°

    Orange

    60°

    Gelb

    120°

    Grün

    180°

    Cyan

    240°

    Blau

    270°

    Violett

    300°

    Magenta

  • > Effects < - Neue Effekte werden in zukünftigen Updates kommen

    • Rainbow

    • Short Circuit

    • Paparazzi

    • Strobe

    • Fire

    • Emergency Light

    • Demo

Tabelle 1. [en] Config Menu Items

[en] Firmware 0.8b

[en] Firmware 0.9a

[en] DMX Channel

[en] Routing (Basic/Advanced)

[en] # of Pixels

[en] DMX Channel

[en] DMX Profile

[en] # of Pixels

[en] Wired Settings

[en] DMX Profile

[en] Wireless Settings

[en] Wired Mode

[en] Lead/Follow Mode

[en] Ethernet Settings

[en] Output Mode

[en] Wireless Mode

[en] starCTRL App Control

[en] WIFI Settings

[en] Power On Setting

[en] Lead/Follow Mode

[en] Status LEDs On/Off

[en] Output Mode

[en] Fixture #'s On/Off

[en] Power On Setting

[en] Lamp Hours

[en] Output Bits (12b/16b)

[en] Update Firmware

[en] Status LEDs On/Off

[en] Firmware Version

[en] Fixture #'s On/Off

[en] Reset to Default

[en] Lamp Hours

[en] BACK to Main Menu

[en] Update Firmware

[en] Firmware Version

[en] Reset to Default

[en] BACK to Main Menu
