Controllo via cavo: sACN
sACN è un protocollo ethernet basato su rete utilizzato per controllare gli apparecchi di illuminazione.
I sistemi di controllo che utilizzano sACN possono essere multicast o unicast. I sistemi multicast non richiedono che gli indirizzi IP sulle apparecchiature siano conosciuti dal controller. I sistemi Unicast richiedono che l'apparecchiatura disponga di un indirizzo IP e di una maschera di sottorete poiché il controller invia le informazioni direttamente all'apparecchiatura.
[en] Multicast sACN is our preferred control protocol. Multicast does not require IP address assignments on the fixtures. As far the lights are concerned you can ignore IP settings altogether which makes Multicast plug & play for end users. All that is required is that you set the Input Universe and DMX address as per your controller's dmx patch list.
[en] Unicast sACN requires each fixture's IP address to be deliberately set to a unique address, as well as to the Subnet Mask of your network (i.e. 255.255.0.0). These settings are required since the lighting controller (i.e. Console/Desk) is sending that fixture's dmx data directly to its IP address.
I sistemi di controllo con più di una sorgente sACN possono utilizzare le priorità come metodo per garantire che i dispositivi possano ascoltare il controller corretto. Quasar Science Fixtures ascolterà il controller con priorità più alta e ignorerà il traffico con priorità più bassa.
Nota
Le impostazioni predefinite per i dispositivi Quasar Science sono Multicast e DHCP abilitato
Go to Config → Wired Settings → Wired Mode
e impostare la luce su sACN.
Vai a Config→Impostazioni Ethernet
Visualizza indirizzo IP dovrebbe indicare Multicast, in caso contrario, eseguire il passaggio 3
Scorri → fino a Multicast e seleziona Abilita.
Go to Config → Ethernet Settings → Universe
Imposta l'apparecchiatura sull'universo a cui è collegata
Optional Config → Ethernet Settings → IP Add Mode → Static
L'utente può ora impostare l'IP e la subnet mask dell'apparecchiatura nel menu delle impostazioni ethernet. È possibile trovare istruzioni dettagliatequi
Go to Config → Ethernet Settings → DMX Channel
Impostare l'indirizzo DMX a cui è collegata l'apparecchiatura
Collegare l'apparecchio alla rete di controllo dell'illuminazione
Profitto!!!
Go to Config → Wired Settings → Wired Mode
e impostare la luce su sACN.
Go to Config → Ethernet Settings → Multicast → disabled
L'apparecchiatura è ora in modalità Unicast e il controller deve conoscere l'indirizzo IP dell'apparecchiatura
Config → Ethernet Settings → IP Add Mode → Static
L'utente può ora impostare l'IP e la subnet mask dell'apparecchiatura nel menu delle impostazioni ethernet. È possibile trovare istruzioni dettagliatequi
Scorri → fino a Multicast e seleziona Disabilitato
Go to Config → Ethernet Settings → Universe
Imposta l'apparecchiatura sull'universo a cui è collegata
Go to Config → Ethernet Settings → DMX Channel
Impostare l'indirizzo DMX a cui è collegata l'apparecchiatura
Collegare l'apparecchio alla rete di controllo dell'illuminazione
Profitto!!!
 |
Priorità sACN
Come diFirmware 0.7Bora c'è il rilevamento delle priorità sACN nelle partite RR e R2. Quando ci sono due controller sulla stessa rete che inviano pacchetti sACN, le luci rispetteranno ora il pacchetto con priorità più alta.
Ad esempio: se una console è impostata su una priorità di 110 e l'altra console è impostata su una priorità di 100, le luci ascolteranno l'uscita della console con priorità 110.
Modalità nodo
Un'opzione aggiuntiva per i dispositivi Quasar Science che ricevono sACN èModalità nodoche consente alla porta LAN 2 dell'apparecchiatura di emettere DMX.
Nota
Quando la luce è impostata su sACN, non risponderà a DMX.
sACN utilizza l'Universo 1 come primo Universo di DMX che trasmette. Questo dovrebbe essere notato quando si utilizza sACN.
Il campo Universe sul display lampeggerà se l'apparecchiatura è impostata su un universo che non viene trasmesso.

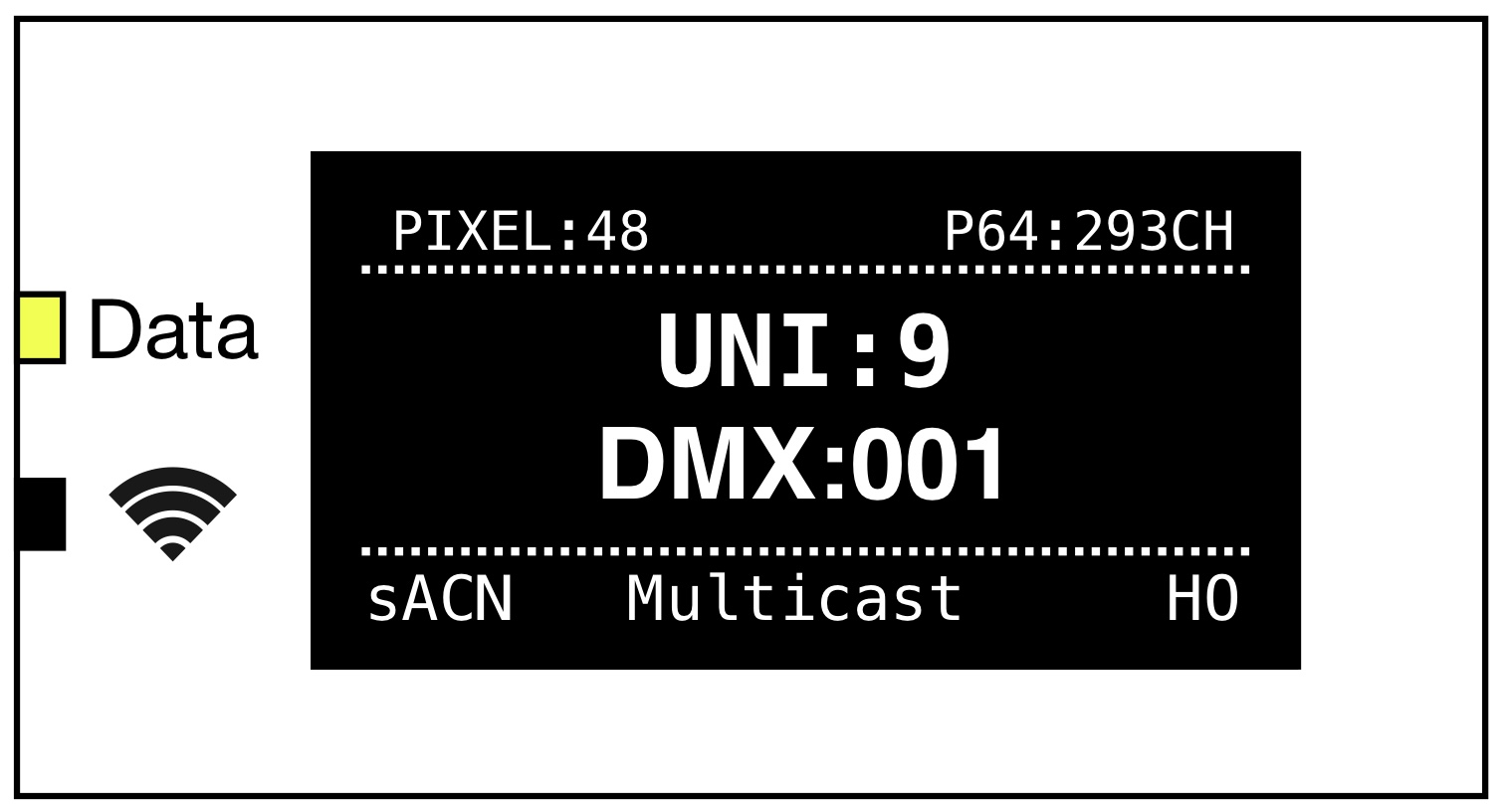

La rete cablataschermata di stato secondarioverrà abilitato quando l'apparecchiatura è impostata per ricevere i dati tramite rete.
[en] Only the listening sACN Universe is output as DMX as of FW 0.8B. A future releases will add the ability to output a different dmx Universe than the one the fixture is set to. The is feature is available with Art-Net.
Avviso
La porta LAN 2 su Quasar Science Double Rainbows può fungere da switch di rete e ritrasmettere il traffico di rete ricevuto dall'apparecchiatura
La porta LAN 2 su Quasar Science Rainbow 2 non funge da switch di rete e NON ritrasmette il traffico di rete.
