Calibrazione e precisione del colore del dispositivo
Obiettivi di calibrazione
 |
Per ogni dato CCT di input, il RGBX Spectral Science White Point Engine emula la seguente specifica dell'illuminante di riferimento TM-30-18 per gli standard sia spettrali che cromatici:
Da 1750K a 4000K: distribuzione spettrale di potenza (SPD) del corpo nero Planck
Da 4000K a 5000K: TM-30-18 Standard illuminante di riferimento: una combinazione lineare e proporzionata di SPD tra corpo nero Planckiano puro a 4000K e illuminante diurno CIE D50 puro a 5000K. A 4500K, gli SPD mescolano 50% SPD Planckian Blackbody + 50% SPD CIE D50.
Da 5000K a 10.000K*: serie CIE Daylight Illuminant
*Al di sopra di 10.000K, il valore SSI CIE Daylight scende al di sotto di 60, quindi non abbiamo incluso CCT al di sopra di 10.000K. Solo in base alla domanda futura verrà aggiunta questa gamma estesa.
Per le regolazioni +/- Green, il RGBX Spectral Science White Point Engine emula la combinazione di un dato illuminante di riferimento TM-30-18 + un filtro Kodak Wratten CC36G idealizzato come standard "Full Plus Green" e un filtro Kodak Wratten CC30M come suo Standard "tutto meno verde". I gel legacy di Lee, Rosco, ecc. utilizzavano questi due filtri come obiettivi.
Per qualsiasi regolazione +/- verde, il motore del punto di bianco RGBX Spectral Science mantiene il CCT del dispositivo. A questo proposito, le unità R2 e RR differiscono leggermente dal comportamento del "mondo reale" della filtrazione +/- Green che altera il CCT insieme al cambio duv previsto.

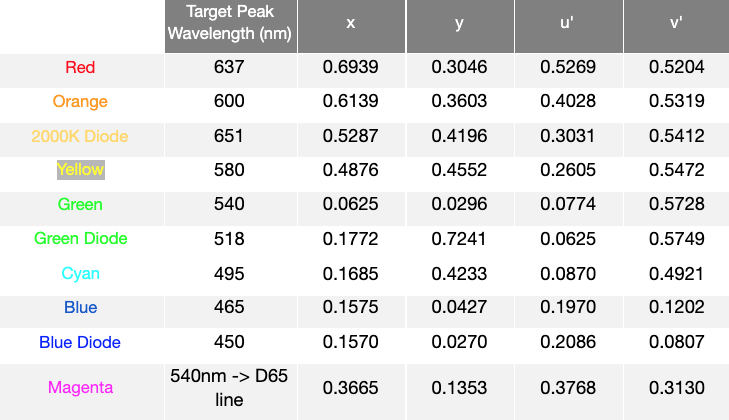

I target Hue saturati al 100% sono calibrati il più vicino possibile al luogo spettrale di diverse lunghezze d'onda stabilite per i rispettivi colori:
 |

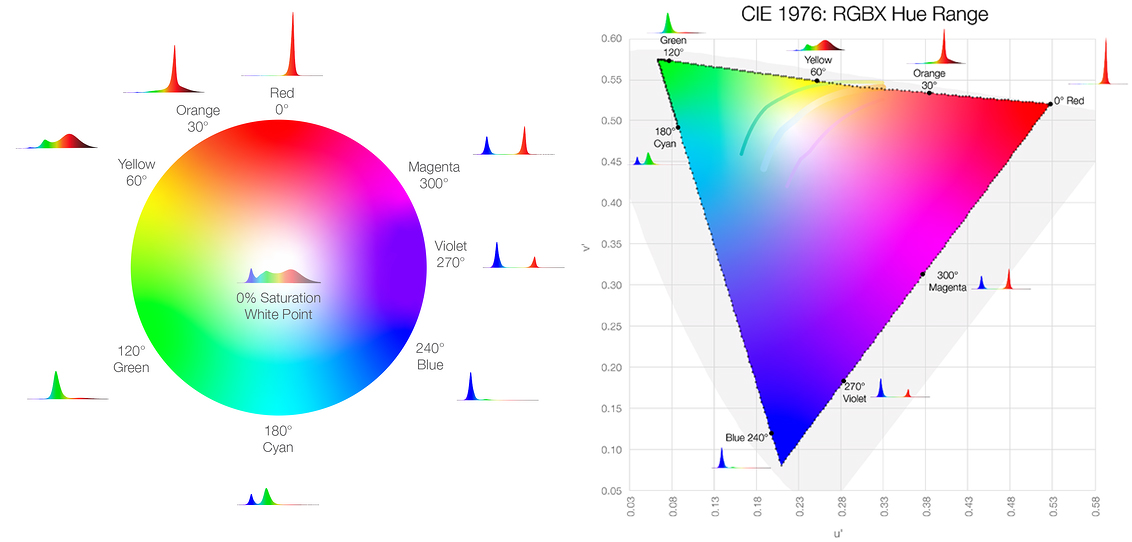

Tutte le tonalità intermedie sono equamente distanziate tra i colori target di cui sopra all'interno dello spazio colore uniforme u'v' CIE1976:
 |
Valori CCT SSI
Il motore RGBX Spectral Science White Point tenta di abbinare gli illuminanti di riferimento TM-30-18 e la filtrazione +/- verde per qualsiasi valore di punto bianco (CCT e +/- verde) scegliendo combinazioni di diodi RGBX ideali che massimizzano l'appropriato indice di somiglianza spettrale AMPAS Punteggio (SSI):
1750K SSI[P1750]82
2000.000 SSI[P2000]90
2250K SSI[P2250]91
2500.000 SSI[P2500]89
2856K SSI[CIE A]85
3000.000 SSI[P3000]84
3200K SSI[P3200]83
3450K SSI[P3450]81
3700K SSI[P3700]79
4000.000 SSI[P4000]77
4300K SSI[TM30 4300]77
4500K SSI[TM30 4500]76
4750K SSI[TM30 4750]76
5000.000 SSI[CIE D50]76
5500K SSI[CIE D55]74
5600K SSI[CIE D5600]74
6000K SSI[CIE D6000]73
6500K SSI[CIE D65]71
7500K SSI[CIE D7500]67
10000K SSI[CIE D10000]61
Precisione/tolleranza del colore di output
Tutte le impostazioni del colore hanno una tolleranza cromatica per deviare dalla specifica prevista entro tre unità Just Noticeable Difference (JND). Questa quantità produce un cerchio all'interno dello spazio cromatico u' v' CIE 1976 con un raggio di ∆u'v' = 0,0033.
Per la luce bianca, questo intervallo di tolleranza si traduce in un SDCM / MacAdams Ellipse di ~2,5 step. In CCT & termini duv questo risulta con le seguenti tolleranze:
1750K ±27K, ± 0,0022 duv
2000K ±41K, ± 0,0022 duv
2250K ±50K, ± 0,0022 duv
2500K ±60K, ± 0,0022 duv
2856K ±75K, ± 0,0023 duv
3000K ±82K, ± 0,0023 duv
3200K ±91K, ± 0,0023 duv
3450K ±102K, ± 0,0023 duv
3700K ±114K, ± 0,0024 duv
4000K ±128K, ± 0,0024 duv
4300K ±143K, ± 0,0025 duv
4500K ±154K, ± 0,0025 duv
4750K ±167K, ± 0,0025 duv
5000K ±181K, ± 0,0026 duv
5500K ±212K, ± 0,0026 duv
5600K ±218K, ± 0,0027 duv
6000K ±245K, ± 0,0027 duv
6500K ±281K, ± 0,0028 duv
7500K ±365K, ± 0,0028 duv
10000K ±639K, ± 0,003 duv
Per aiutare a decifrare la tolleranza duv, la tabella seguente illustra il livello di tolleranza 3 JND nei livelli di intensità del filtro +/- Verde:
 |
Le linee in alto in grassetto per entrambi i colori mostrano, per una data temperatura di colore, la tolleranza di spostamento del colore corrente come equivalente al cambiamento di colore nei filtri di correzione verde più o meno. Ad esempio, uno spostamento +duv a 3500K, equivalente a 3 JND, approssima l'aggiunta di 1/8 di Plus Green Gel.
