Controllo cablato: Art-Net
 |
I sistemi di controllo che utilizzano Art-Net possono essere broadcast o unicast. I sistemi di trasmissione non richiedono che gli indirizzi IP sugli apparecchi siano conosciuti dal controller. I sistemi Unicast richiedono che l'apparecchiatura disponga di un indirizzo IP e di una maschera di sottorete poiché il controller invia le informazioni direttamente all'apparecchiatura.
Attenzione
[en] The maximum universe count for Broadcast Art-Net is 15 Universes before the broadcast storm starts to overload the RR-R2's inputs were you will get erratic or lagged out behavior from the lights.
[en] For high universe counts use Unicast Art-Net or switch to Multicast sACN.
Nota
Le impostazioni predefinite per i dispositivi Quasar Science sono Multicast e DHCP abilitato
[en] Firmware 0.9 supports the full Art-Net 4 specification with an assignable universe range of 0-32767.
[en] Firmware 0.7b the range is Uni 0-127. Firmware 0.8b the range is Uni 0- 256.
Go to Config Menu → Wired Mode
e imposta la luce su Art-Net.
Opzionale: Config→ Impostazioni Ethernet→Modalità aggiunta IP→DHCP (quando si utilizza Broadcast Art-Net invia all'indirizzo di trasmissione della LAN, quindi è possibile saltare questa voce di menu)
Go to Config Menu → Ethernet Settings → Input Universe
Imposta l'apparecchiatura sull'universo a cui è collegata. Art-Net Compensa l'universo di -1, quindi per un'apparecchiatura con patch nell'Universo 1 impostarla su 0 sull'apparecchiatura.
Go to Config Menu → DMX Channel
Impostare l'indirizzo DMX a cui è collegata l'apparecchiatura
Collegare l'apparecchio alla rete di controllo dell'illuminazione
Profitto!!!
Nota
[en] There are two types of Broadcast Art-Net: Limited and Directed.
[en] Limited Broadcast is limited to the current subnet of the LAN you are using. This means the Art-Net packets will be sent to the 255.255.255.255 Broadcast address. Art-Net to this address is sent to all devices (aka nodes) on the network. Routers do not route Art-Net packets sent to this address to other LANs or WANs. So they are contained within the network you are using. These packets are guaranteed to reach all fixtures on the local network.
[en] Directed Broadcast is sent to the Broadcast IP Address of the subnet (i.e. the IP range in use). If your IP Address range (the subnet) is 2.0.0.x, you must use a Subnet Mask of 255.0.0.0 for Directed Broadcast to be received by the fixtures in this IP range. If you are unable to use Directed Broadcast then use Limited Broadcast on your wired lighting network.
Go to Config Menu → Wired Mode
e imposta la luce su Art-Net.
Config Menu → Ethernet Settings → IP Add Mode → Static
L'utente può ora impostare l'IP e la subnet mask dell'apparecchiatura nel menu delle impostazioni ethernet. Istruzioni dettagliate possono essere trovate qui
Con firmware 0.7 (o successivo) Andare su Config→ Impostazioni Ethernet→ Imposta indirizzo IP→ Modifica IP
Ci sono intervalli di indirizzi IP preimpostati opzionali tra cui puoi scegliere.
Andare su Config→ Impostazioni Ethernet→ Imposta sottorete
Imposta la subnet mask della tua rete.
L'indirizzo Imposta gateway deve essere utilizzato solo su una rete instradata o sull'indirizzo del gateway Internet. Per le reti di illuminazione isolate questo di solito non è necessario.
Go to Config Menu → Ethernet Settings → Input Universe
Imposta l'apparecchiatura sull'universo a cui è collegata. Art-Net Compensa l'universo di -1, quindi per un'apparecchiatura con patch nell'Universo 1 impostarla su 0 sull'apparecchiatura.
Go to Config Menu → DMX Channel
Impostare l'indirizzo DMX a cui è collegata l'apparecchiatura
Collegare l'apparecchio alla rete di controllo dell'illuminazione
L'indirizzo IP statico di ogni tubo connesso per Art-Net Unicast dovrà essere conosciuto e patchato nella configurazione di rete della tua console
Profitto!!!
Nota
Quando la luce è impostata su Art-Net, non risponderà a DMX.
Il campo Universe sul display lampeggerà se l'apparecchiatura è impostata su un universo che non viene trasmesso.

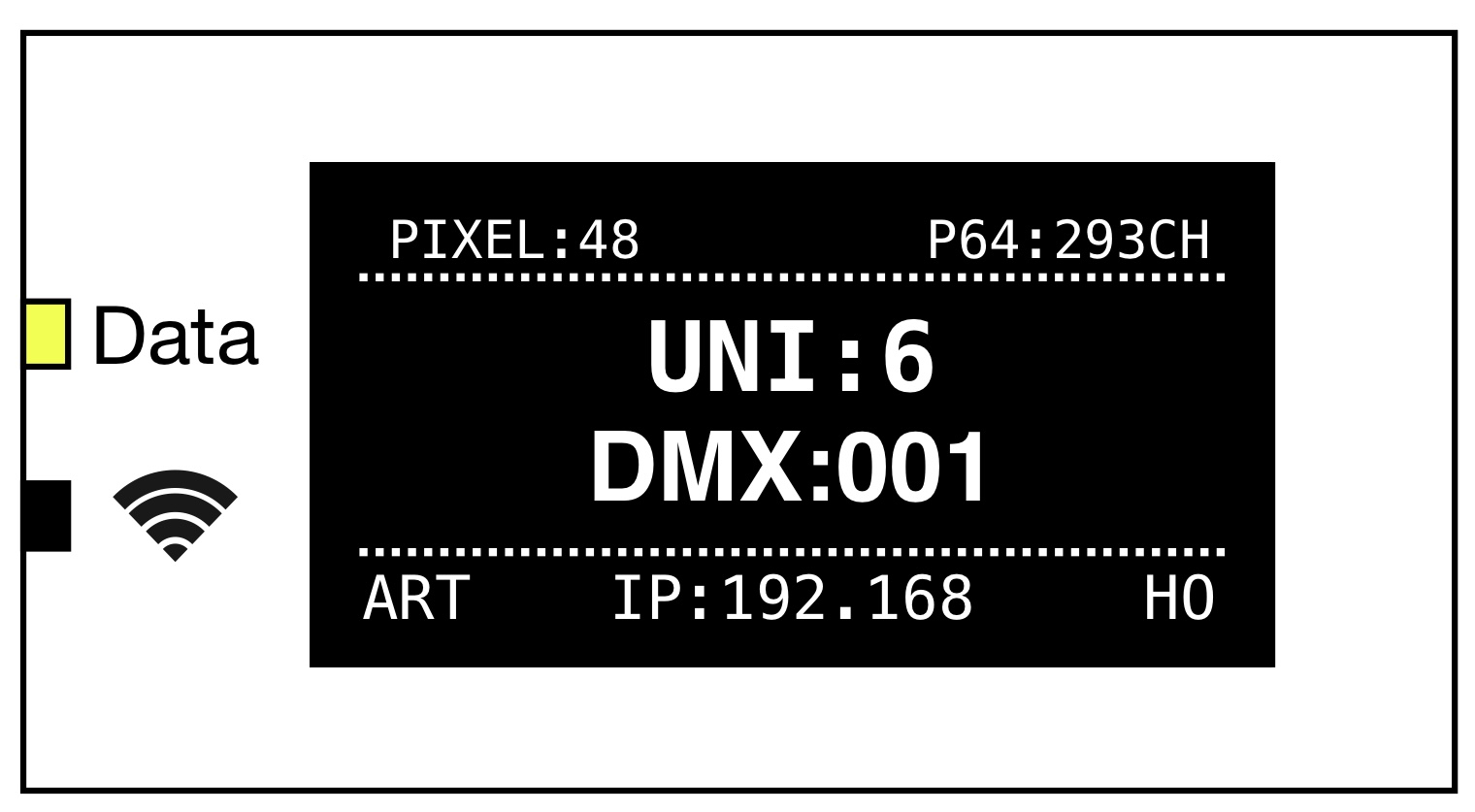

La rete cablataschermata di stato secondarioverrà abilitato quando l'apparecchiatura è impostata per ricevere i dati tramite rete.
Avviso
La porta LAN 2 su Quasar Science Double Rainbows può fungere da switch di rete e ritrasmettere il traffico di rete ricevuto dall'apparecchiatura
La porta LAN 2 su Quasar Science Rainbow 2 non funge da switch di rete e NON ritrasmette il traffico di rete.
