Étalonnage et précision des couleurs de l'appareil
Cibles d'étalonnage
 |
Pour toute entrée CCT donnée, le moteur de point blanc RGBX Spectral Science émule la spécification d'illuminant de référence TM-30-18 suivante pour les normes spectrales et de chromaticité :
1750K à 4000K : distribution de puissance spectrale du corps noir planckien (SPD)
4 000 K à 5 000 K : TM-30-18 Norme d'illuminant de référence : une combinaison linéaire à transition proportionnelle de SPD entre un corps noir Planckien pur à 4 000 K et un illuminant de lumière du jour CIE D50 pur à 5 000 K. À 4500K, les SPD mélangent 50% de SPD Planckian Blackbody + 50% de SPD CIE D50.
5 000 K à 10 000 K* : série CIE Daylight Illuminant
*Au-dessus de 10 000K, la valeur CIE Daylight SSI descend en dessous de 60, nous n'avons donc pas inclus le CCT au-dessus de 10 000K. Ce n'est que par la demande future que cette gamme étendue sera ajoutée.
Pour les ajustements +/- Vert, le moteur de point blanc RGBX Spectral Science émule la combinaison d'un illuminant de référence TM-30-18 donné + un filtre Kodak Wratten CC36G idéalisé comme standard "Full Plus Green", et un filtre Kodak Wratten CC30M comme son Norme "Full Minus Green". Les gels hérités de Lee, Rosco, etc. utilisaient ces deux filtres comme cibles.
Pour tout ajustement +/- Vert, le moteur de point blanc RGBX Spectral Science maintient le CCT de l'appareil. À cet égard, les unités R2 et RR diffèrent légèrement du comportement « réel » de la filtration +/- Vert qui modifie le CCT en conjonction avec son changement de duv prévu.

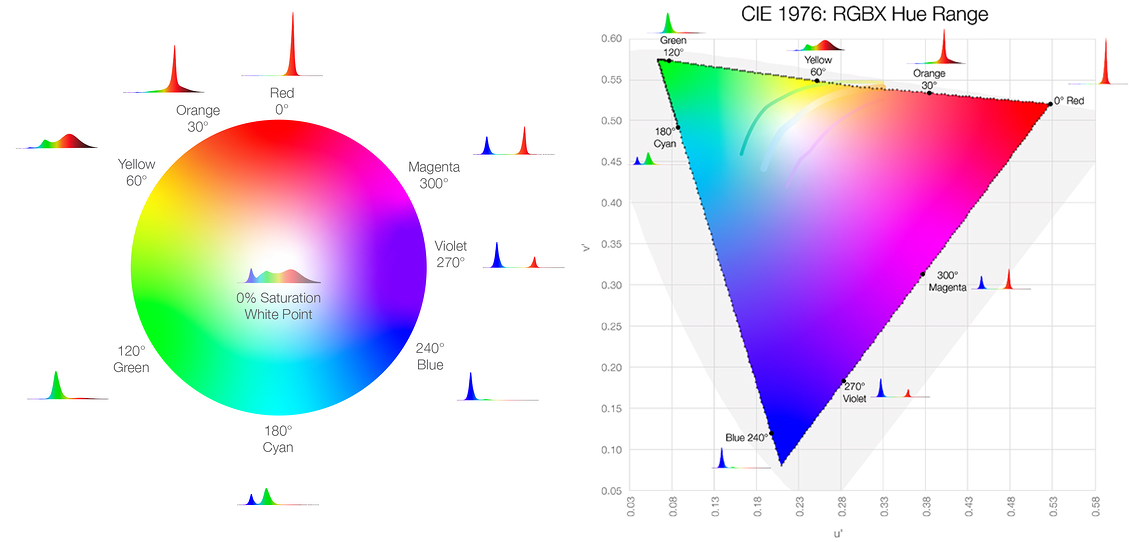

Les cibles Hue 100 % saturées sont calibrées aussi près que possible du locus spectral des différentes longueurs d'onde établies pour les couleurs respectives :
 |
Toutes les teintes intermédiaires sont également espacées entre les couleurs cibles ci-dessus dans l'espace colorimétrique uniforme CIE1976 u'v' :
 |
Valeurs CCT SSI
Le moteur de point blanc RGBX Spectral Science tente de faire correspondre les illuminants de référence TM-30-18 et la filtration +/- verte pour toute valeur de point blanc (CCT et +/- vert) en choisissant des combinaisons de diodes RGBX idéales qui maximisent l'indice de similarité spectrale AMPAS approprié. (SSI) note :
1750K SSI[P1750]82
2000K SSI[P2000]90
2250K SSI[P2250]91
2500K SSI[P2500]89
2856K SSI[CIE A]85
3000K SSI[P3000]84
3200K SSI[P3200]83
3450K SSI[P3450]81
3700K SSI[P3700]79
4000K SSI[P4000]77
4300K SSI[TM30 4300]77
4500K SSI[TM30 4500]76
4750K SSI[TM30 4750]76
5000K SSI[CIE D50]76
5500K SSI[CIE D55]74
5600K SSI[CIE D5600]74
6000K SSI[CIE D6000]73
6500K SSI[CIE D65]71
7500K SSI[CIE D7500]67
10000K SSI[CIE D10000]61
Précision/tolérance des couleurs de sortie
Tous les paramètres de couleur ont une tolérance chromatique pour s'écarter de la spécification prévue dans les trois unités de différence juste perceptible (JND). Cette quantité donne un cercle dans l'espace de chromaticité CIE 1976 u' v' avec un rayon de ∆u'v' = 0,0033.
Pour la lumière blanche, cette plage de tolérance se traduit par un SDCM / MacAdams Ellipse d'environ 2,5 étapes. En CCT & amp; duv définit ce résultat avec les tolérances suivantes :
1750K ±27K, ± 0,0022 duv
2000K ±41K, ± 0,0022 duv
2250K ±50K, ± 0,0022 duv
2500K ±60K, ± 0,0022 duv
2856K ±75K, ± 0,0023 duv
3000K ±82K, ± 0,0023 duv
3200K ±91K, ± 0,0023 duv
3450K ±102K, ± 0,0023 duv
3700K ±114K, ± 0,0024 duv
4000K ±128K, ± 0,0024 duv
4300K ±143K, ± 0,0025 duv
4500K ±154K, ± 0,0025 duv
4750K ±167K, ± 0,0025 duv
5000K ±181K, ± 0,0026 duv
5500K ±212K, ± 0,0026 duv
5600K ±218K, ± 0,0027 duv
6000K ±245K, ± 0,0027 duv
6500K ±281K, ± 0,0028 duv
7500K ±365K, ± 0,0028 duv
10000K ±639K, ± 0,003 duv

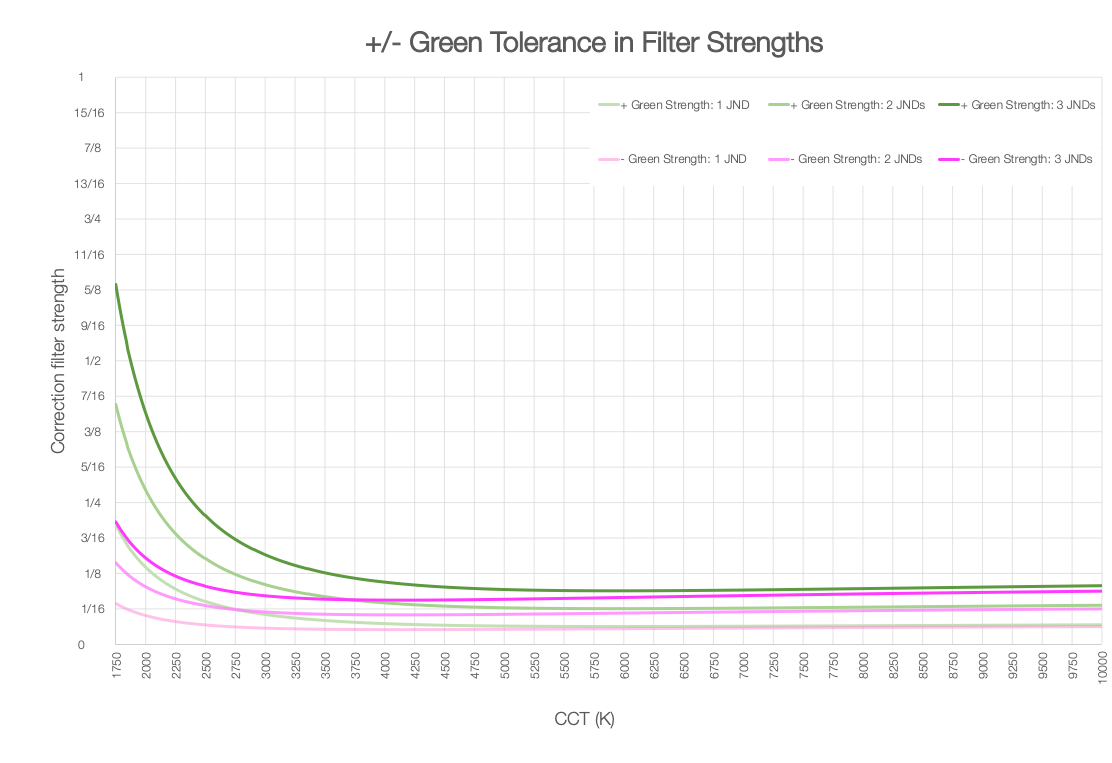

Pour vous aider à déchiffrer la tolérance duv, le tableau suivant illustre le niveau de tolérance de 3 JND en +/- intensités du filtre vert :
 |
Les lignes supérieures en gras pour les deux couleurs indiquent, pour une température de couleur donnée, la tolérance de décalage de couleur actuelle comme équivalente au décalage de couleur dans les filtres de correction du vert plus ou moins. Par exemple, un décalage +duv à 3500K, équivalent à 3 JND, correspond approximativement à l'ajout d'un 1/8ème Plus Green Gel.
