Commande filaire : Art-Net
 |
Les systèmes de contrôle utilisant Art-Net peuvent être diffusés ou unicast. Les systèmes de diffusion ne nécessitent pas que les adresses IP des luminaires soient connues du contrôleur. Les systèmes de monodiffusion exigent que l'appareil ait une adresse IP ainsi qu'un masque de sous-réseau puisque le contrôleur envoie les informations directement à l'appareil.
Attention
[en] The maximum universe count for Broadcasting Art-Net is 12 Universes before the broadcast storm starts to overload the RR-R2's inputs were you will get erratic and/or lagged out behavior from the lights. For high Art-Net Universe counts you must Unicast or switch to Multicast sACN. Firmware 0.7b and 0.8b allow an assignable Universe range of 0-127. You cannot assign an Art-Net universe above 127 with these firmwares.
Note
Les paramètres par défaut pour les luminaires Quasar Science sont multidiffusion et DHCP activé
Go to Config → Wired Settings → Wired Mode
et réglez la lumière sur Art-Net.
Facultatif : Config→ Paramètres Ethernet→Mode d'ajout d'IP→DHCP (lorsque vous utilisez Broadcast Art-Net, il envoie à l'adresse de diffusion de votre réseau local, vous pouvez donc ignorer cet élément de menu)
Go to Config → Ethernet Settings → Universe
Réglez l'appareil sur l'univers auquel il est patché. Art-Net décale l'univers de -1 donc pour un appareil patché dans l'univers 1, réglez-le sur 0 sur l'appareil.
Go to Config → Ethernet Settings → DMX Channel
Définissez l'adresse DMX à laquelle l'appareil est patché
Connectez le luminaire au réseau de contrôle d'éclairage
Profit!!!
Go to Config → Wired Settings → Wired Mode
et réglez la lumière sur Art-Net.
Config → Ethernet Settings → IP Add Mode → Static
L'utilisateur peut désormais définir l'adresse IP et le masque de sous-réseau de l'appareil dans le menu des paramètres Ethernet. Des instructions détaillées peuvent être trouvées ici
Avec le micrologiciel 0.7 (ou version ultérieure), accédez à Config → Paramètres Ethernet → Définir l'adresse IP → Modifier l'adresse IP
Vous pouvez choisir parmi des plages d'adresses IP facultatives et prédéfinies.
Allez dans Config→ Paramètres Ethernet→ Définir le sous-réseau
Définissez le masque de sous-réseau de votre réseau.
L'adresse Set Gateway ne doit être utilisée que sur un réseau routé ou votre adresse de passerelle Internet. Pour les réseaux d'éclairage isolés, cela n'est généralement pas nécessaire.
Go to Config → Ethernet Settings → Universe
Réglez l'appareil sur l'univers auquel il est patché. Art-Net décale l'univers de -1 donc pour un appareil patché dans l'univers 1, réglez-le sur 0 sur l'appareil.
Go to Config → Ethernet Settings → DMX Channel
Définissez l'adresse DMX à laquelle l'appareil est patché
Connectez le luminaire au réseau de contrôle d'éclairage
L'adresse IP statique de chaque tube connecté pour Art-Net Unicast devra être connue et corrigée dans la configuration réseau de votre console
Profit!!!
Une option supplémentaire pour les appareils Quasar Science recevant Art-Net est le mode nœud qui permet au port LAN 2 de l'appareil de sortir DMX.
Note
Lorsque la lumière est réglée sur Art-Net, elle ne répondra pas au DMX.

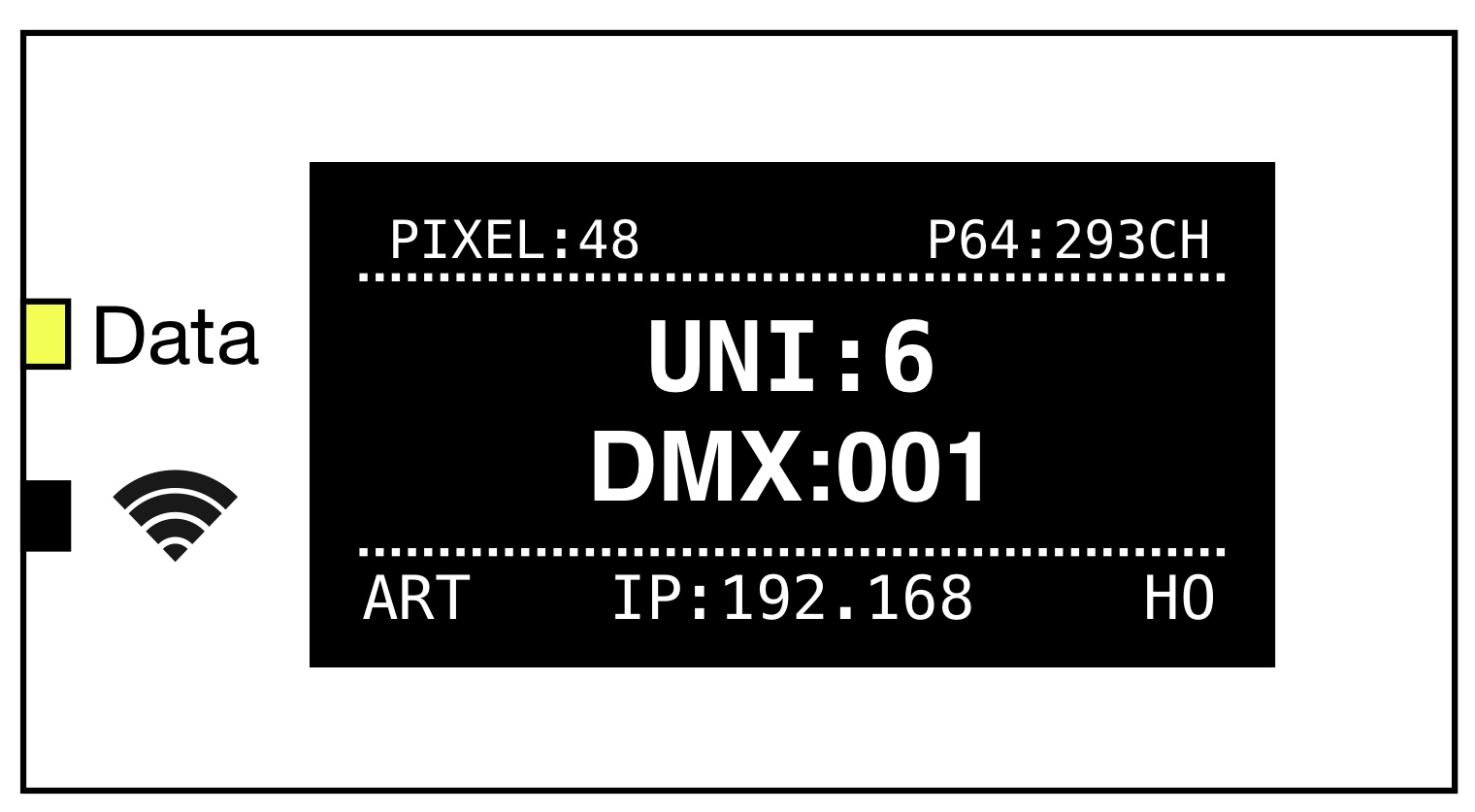

Le champ Universe sur l'affichage clignote si l'appareil est réglé sur un univers qui n'est pas transmis.
Le réseau filaireécran de sous-étatsera activé lorsque l'appareil est réglé pour recevoir des données via le réseau.
Avis
Le port LAN 2 sur Quasar Science Double Rainbows peut agir comme un commutateur réseau et retransmettre le trafic réseau que le luminaire reçoit
Le port LAN 2 des Quasar Science Rainbow 2 n'agit pas comme un commutateur réseau et ne retransmettra PAS le trafic réseau.
