Voyants d'état

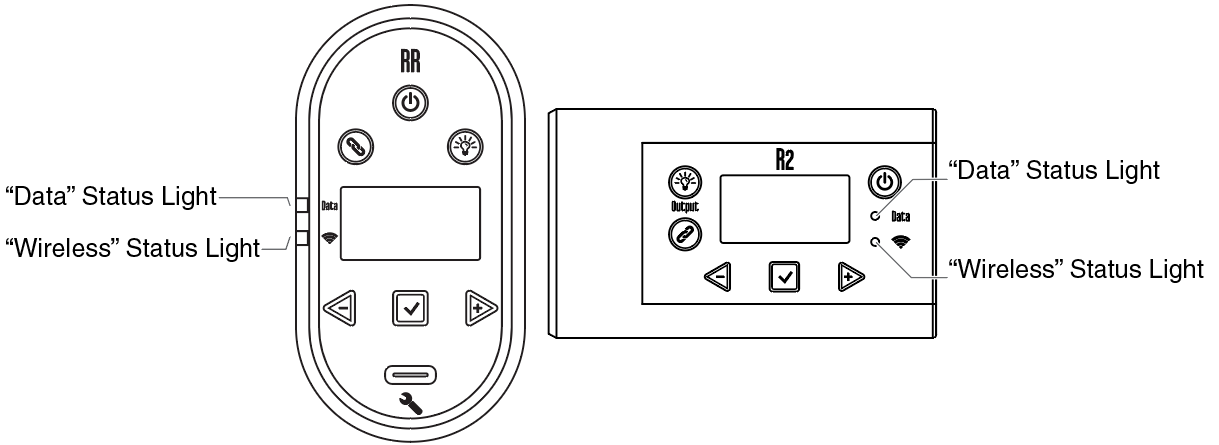

Les voyants d'état des voyants RR et R2 peuvent être de différentes couleurs pour indiquer le type/l'état de la connexion.
Couleurs des voyants d'état

La Voyants d'état sur les lumières sont codées par couleur pour montrer dans quel mode et connexion la lumière est. La couleur de la Lumière de données montre le type de données que la lumière reçoit. La couleur de la Lumière sans fil montre le protocole de signal sans fil de la lumière. La combinaison des 2 LED indiquera l'état de la lumière.

Avis

[en] Firmware 0.9 adds many new Status LED color combinations. All items listed in this article are unchanged when in Basic Routing mode. For the updated list of Status Light colors please see: [en] Updated Status LEDs for Advanced Routing

Tableau 2. Local
ALL_Status-lights-11.svg

Mode manuel- Données : Désactivé / Sans fil : Désactivé Mode manuel



Tableau 3. Lead / Follow - Câblé
ALL_Status-lights-10.svg

Chef filaire - Données : Vert / Sans fil : Désactivé (Mode avance/suivi)

ALL_Status-lights-09.svg

Suiveur filaire - Données : Cyan / Sans fil : Désactivé Mode avance/suivi)



Tableau 4. Diriger / Suivre - Sans fil
ALL_Status-lights-08.svg

Chef sans fil - Données : Vert / Violet sans fil (Mode avance/suivi)

ALL_Status-lights-01.svg

Suiveur sans fil - Données : Cyan / Sans fil : Violet Mode avance/suivi)



Tableau 5. Filaire
ALL_Status-lights-07.svg

Mode DMX / Données reçues - Données : Rouge / Sans fil : Désactivé Mode DMX

ALL_Status-lights-06.svg

Mode Ethernet / Données reçues - Données : Jaune / Sans fil : Désactivé Contrôle filaire : sACN Commande filaire : Art-Net

Node Mode Status Light

[en] Node Mode - Data: Solid Orange Contrôle filaire : sACN Commande filaire : Art-Net



Tableau 6. Sans fil
ALL_Status-lights-05.svg

DMX sans fil - Données : Rouge / Vert sans fil (Ou Universal Gold) Contrôle sans fil : CRMX / W-DMX

ALL_Status-lights-04.svg

Mode Wi-Fi (Art-Net sur Wi-Fi) - Données : Jaune / Sans fil : Magenta Connexion de Blackout Art-Net sur le réseau WifiConnexion de Luminair Art-Net sur le réseau Wifi

ALL_Status-lights-03.svg

Mode point d'accès WiFi (Art-Net sur WiFi - Jaune de données / Orange sans fil Connexion de Blackout Art-Net sur le réseau WifiConnexion de Luminair Art-Net sur le réseau Wifi

ALL_Status-lights-02.svg

Mode Bluetooth - Données : Bleu / Sans fil : Bleu Mode Bluetooth

Data_Solid_Magenta_LED.svg

Réseau WiFi en tant que client - Données : magenta uni



Note

Si les voyants d'état sont désactivés, ils ne seront allumés que lorsque l'affichage est allumé et s'éteindront lorsque l'écran d'affichage s'éteindra.

Couleur de l'univers pour CRMX

Lorsqu'il est connecté à un émetteur CRMX avec l'émetteur capable d'envoyer une couleur d'univers, le voyant d'état sans fil sera de la même couleur que la couleur d'univers définie sur l'émetteur.

Si l'émetteur n'a pas de couleur définie, ou s'il n'est pas en mesure d'envoyer une couleur d'univers, la LED sans fil sera Grenn

Modèles de clignotement des voyants d'état

Le Données et Voyants d'état sans fil peuvent être de différentes couleurs en fonction du type et de l'état de la connexion. Vérifiez que la lumière est dans le bon mode filaire ou sans fil et que les voyants d'état sont activés dans le menu Config.

Tableau 7. Voyant d'état des données

Status-LEDs-01.svg

DEL fixe - Donnée reçue.

Status-LEDs-02.svg

Pas de lumière – Aucune donnée reçue ou voyants d'état éteints.

Untitled-4-04.svg

Voyant de données clignotant - Erreur avec les données reçues.



Tableau 8. Voyant d'état sans fil
Status-LEDs-03.svg

DEL fixe – Connecté à un périphérique sans fil.

Status-LEDs-04.svg

Clignotement lent – La lumière est couplée avec le périphérique sans fil et connectée, mais l'émetteur ne reçoit pas de données.

Status-LEDs-05.svg

Clignotement rapide – La lumière se connecte à l'appareil sans fil ou la lampe est jumelée à l'appareil sans fil mais l'appareil est introuvable.

Status-LEDs-03_Solid_Magenta.svg

LED magenta solide - La lampe est connectée au réseau sans fil.

Status-LEDs-05_svg_Fast_Flashing_svg_Magenta.svg

Magenta à clignotement rapide - La lumière se connecte à un réseau Wi-Fi.

Status-LEDs-04_svg_Slow_Flashing_svg_magenta.svg

Magenta à clignotement lent - La lumière a des informations sur le réseau Wi-Fi enregistrées mais le routeur ou le point d'accès est introuvable.

Status-LEDs-_Alternate_Flashing_Red_Magenta.svg

Alternance clignotant magenta/rouge - La lumière n'a pas réussi à se connecter à un réseau Wi-Fi (Erreur de mot de passe erroné)

Wireless Access Point Mode

Voyant orange fixe - La lampe agit comme un point d'accès sans fil

Status-LEDs-06.svg

Pas de lumière – Le voyant n'est pas associé à un périphérique sans fil, Mode sans fil -> Désactivé ou les voyants d'état sont éteints.



Astuce

[en] The Status Lights can be disabled from the Config Menu → Status LEDS → On/Off. When set to OFF they go off with the LCD screen.
